Sensores de vibraciones
Línea PZ
Acelerómetros piezoeléctricos de 100 mV/g, ahora con el nuevo PZ-104.
Línea PZ
Acelerómetros de uso general en acero inoxidable, con capuchón y prensacable. Compatibles con la mayoría de los sistemas que usan sensores de 100 mV/g.
Modelos
Elija la versión para su aplicación.
Acelerómetro estándar de 100 mV/g.
Versión apta para áreas clasificadas (seguridad intrínseca).
Con salida de cable directo, lateral o superior.
Acelerómetro de 1 Hz a 10 kHz, con conector MIL y cable a medida.

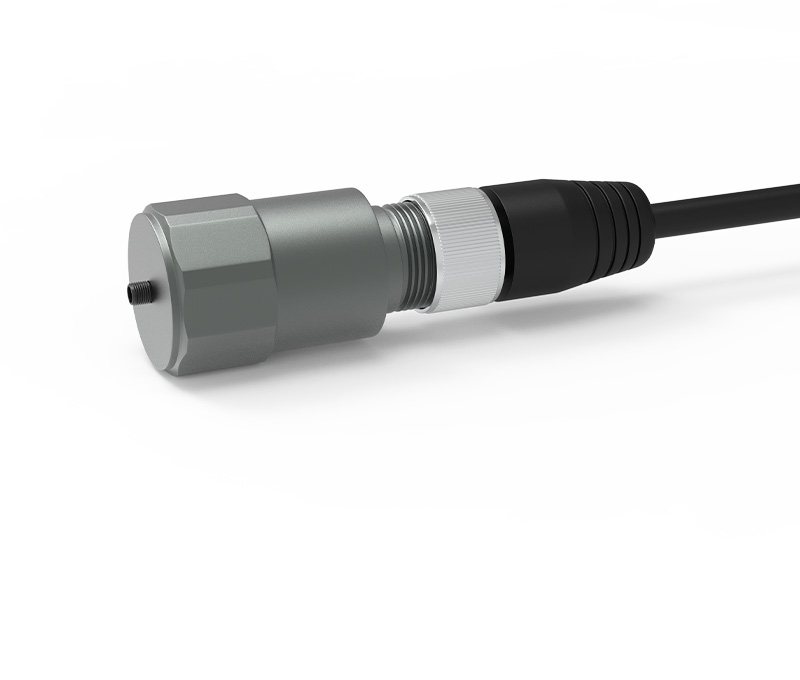

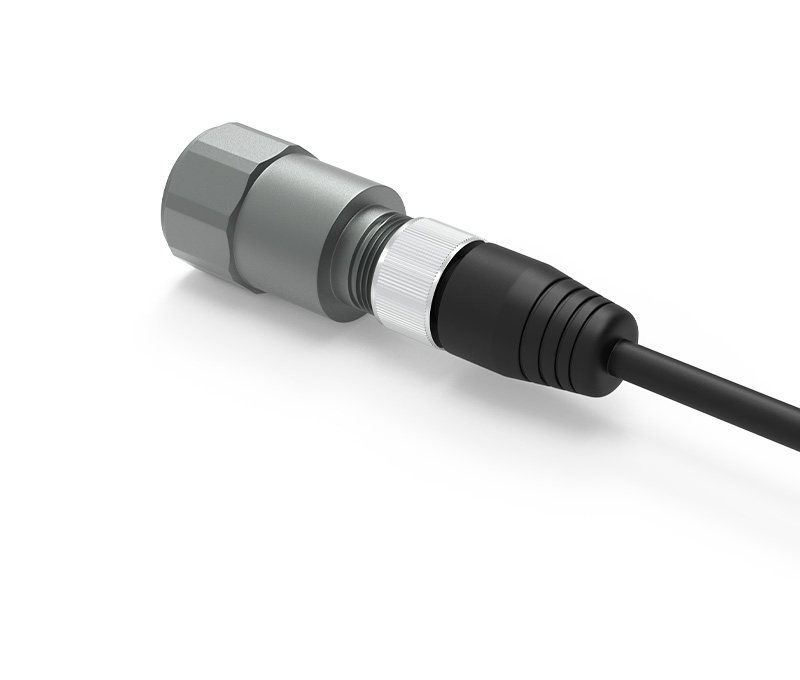

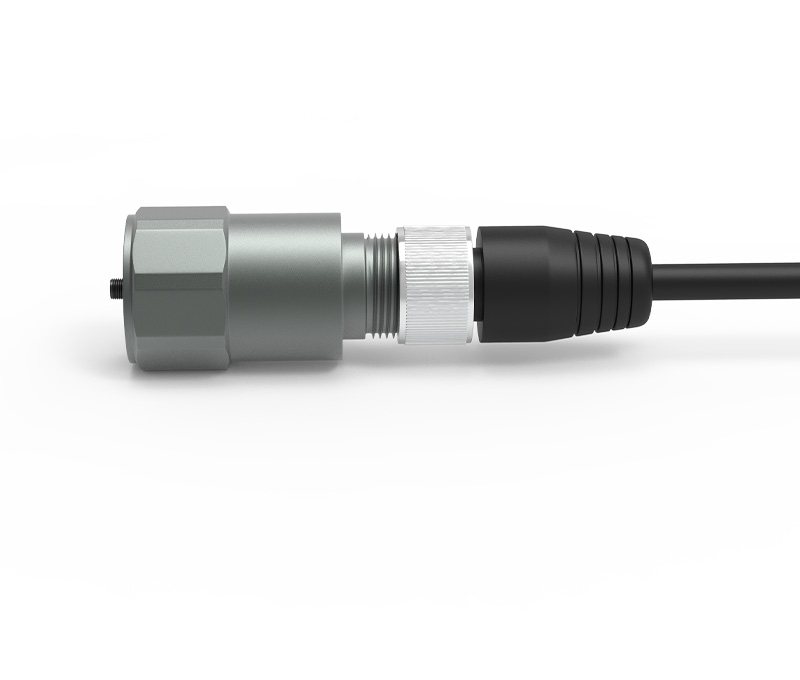

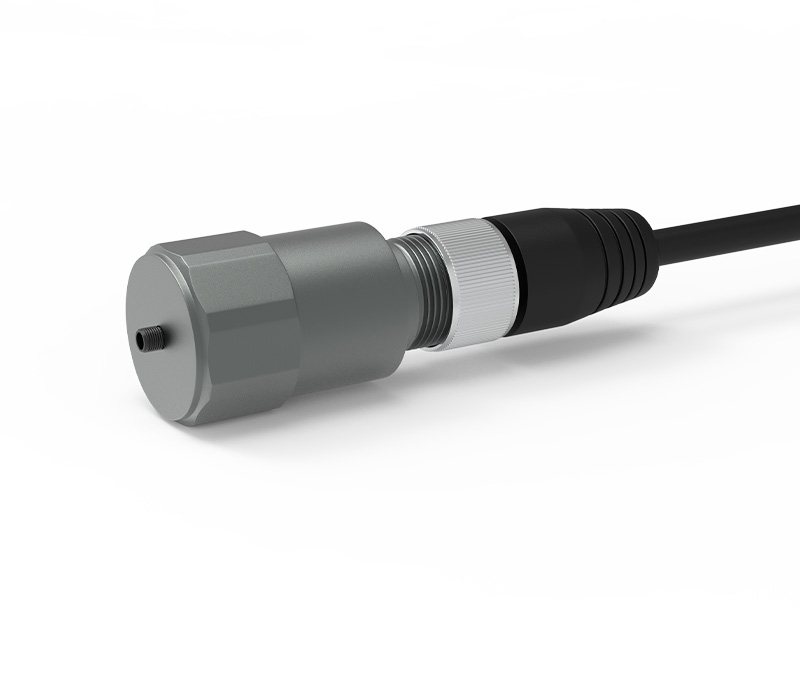

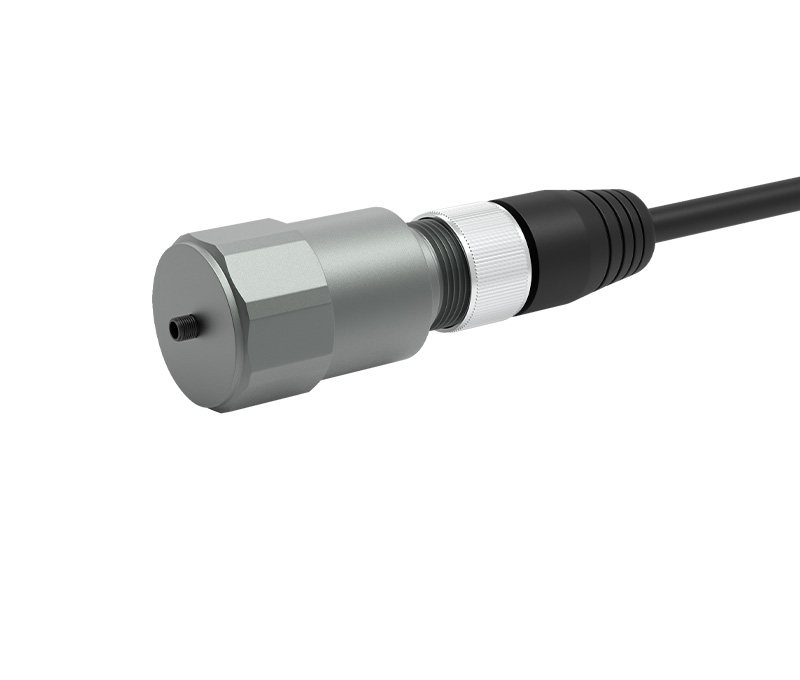

PZ-104 · Acelerómetro de amplio rango
Acelerómetro piezoeléctrico de 100 mV/g con conector MIL-C-5015 y cable a medida. Cubre de 1 Hz a 10 kHz y trabaja de -40 a 120 °C, en un cuerpo compacto de acero inoxidable.
Ficha técnica PZ-104
- Sensibilidad: 100 mV/g
- Rango de medición: ±50 g
- Resolución: 0,5 mg
- Respuesta en frecuencia: 1 – 10.000 Hz (±3 dB)
- Frecuencia de resonancia montado: ~15 kHz
- Sensibilidad transversal: ≤ 5 %
- Límite de impacto (sin alimentación): ±1000 g
- Temperatura de trabajo: -40 a +120 °C
- Alimentación: 18 – 28 VDC
- Corriente de excitación: 2 – 10 mA
- Impedancia de salida: < 100 Ω
- Tensión de polarización: 10 ± 2 VDC
- Elemento sensor: cerámico, modo corte
- Cuerpo: acero inoxidable
- Medidas: Ø 22 × 45 mm · Peso: ~45 g
- Montaje: rosca 1/4" – 28

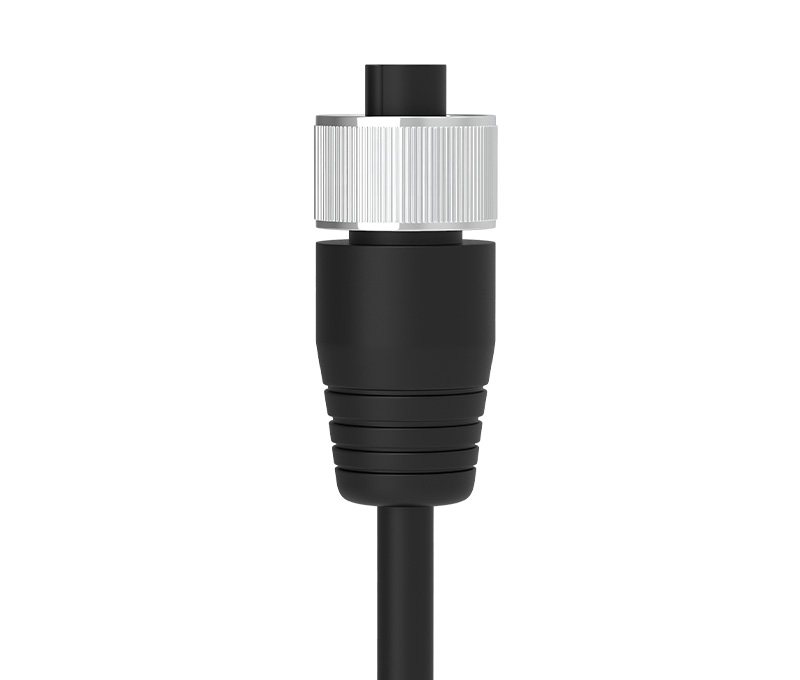

- Conector: MIL-C-5015 de 2 pines
- Cable: incluido, a medida (mínimo 5 m)
Ficha técnica
Especificaciones
Características eléctricas · PZ-101 / 101 EX / 103
- Sensibilidad: 100 mV/g ±10 % a 100 Hz
- Sensibilidad transversal: 5 %
- Error de linealidad: < 5 %
- Aceleración máxima: 20 g
- Respuesta: 10 Hz – 5 kHz ±3 dB
- Polarización: 2,5 mA, 10–20 VDC
Características físicas · PZ-101 / 101 EX / 103
- Acero inoxidable 316L
- PZ-101 / EX: 95 mm (35 cuerpo), Ø 22 mm
- PZ-103: 39 mm, Ø 22 mm
- Peso: 100 g (PZ-101) · 125 g (PZ-101 EX)
- Rosca: 1/4" – 28 hilos NF
- Conexión: terminales tipo pala (PZ-101) · cable directo (PZ-103)
Condiciones ambientales · PZ-101 / 101 EX / 103
- PZ-101 / PZ-103: -10 a +65 °C
- PZ-101 EX: -20 a +50 °C
- PZ-101 EX: seguridad intrínseca "ia", grupo IIB T4 Ga
- Grado de protección IP-65
